Колебания, деформации и воздействия больших усилий иногда приводят к очень существенным реакциям в зданиях. Сейсмоизоляторы MAURER гарантируют отсутствие отрицательных последствий от этих воздействий в строительных сооружениях. Для обеспечения качества и долговечности нашей продукции мы, в процессе производства, придаём огромное значение высочайшей точности, непрерывному контролю, а также совместной работе с государственными испытательными учреждениями (КазНИИСА).
Сейсмоизоляторы MAURER воспринимают и передают вертикальные и горизонтальные нагрузки и обеспечивают возможность поворотов опорных узлов, а также относительные перемещения там, где это требуется. Наиболее эффективный подход к сейсмической защите заключается в сочетании концепций изоляции и рассеивания энергии, превращение сейсмической энергии в тепловую и трения.
Изоляторы MAURER позволяют эффективно динамически изолировать сооружение от его основания. Это позволяет избежать повреждения сооружения в результате сейсмических воздействий. Изоляторы MAURER благодаря их конструкции оптимально выполняют четыре основополагающих требования: восприятие вертикальных нагрузок, подвижность в горизонтальном направлении, самоцентрирование в горизонтальной плоскости и эффективное рассеивание энергии.
Тип 01

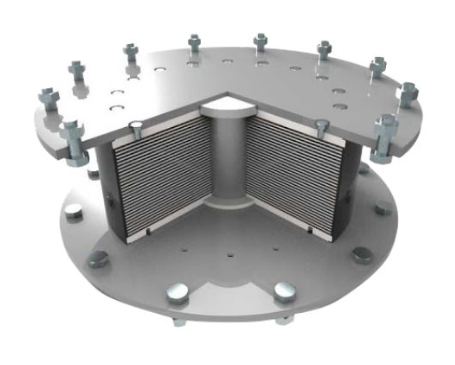

Эластомерные сейсмоизоляторы со свинцовым сердечником: MLRB
Сейсмоизоляторы со свинцовым сердечником MAURER (MLRB, MAURER Lead Rubber Bearing) являются сейсмозащитными опорными частями, представляющими собой комбинацию обычных эластомерных изоляторов с интегрированными в них свинцовыми цилиндрами (сердечниками).
В то время как эластомерная опорная часть берёт на себя, в основном, функции опирания и самоцентрирования, свинцовый сердечник служит в качестве эффективного поглотителя энергии в случае землетрясения. Поэтому график гистерезисной кривой для этих опорных частей образует существенно большую площадь и горизонтальное реактивное усилие благодаря свинцовому сердечнику — больше, чем у обычных эластомерных опорных частей.
Опорные части со свинцовым сердечником MAURER широко применяются в промышленно-гражданском строительстве.
Тип 02

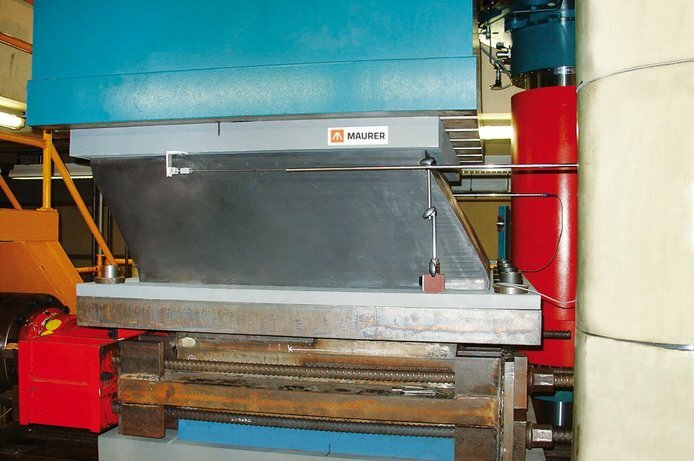

Эластомерные сейсмоизоляторы: MLDRB и МHDRB
Эластомерные опорные части MAURER MLDRB и МHDRB являются сейсмоизоляторами и одновременно обладают свойствами обычных опорных частей для сооружений. Они отличаются хорошим самоцентрированием при горизонтальных смещениях. В случае землетрясения, они динамически изолируют конструкцию сооружения от её фундамента.
В зависимости от требований, в нашем распоряжении имеются эластомерные смеси с низким (MLDRB, MAURER Low Damping Rubber Bearing) и высоким демпфированием (MHDRB, MAURER High Damping Rubber Bearing).
Эластомерные изоляторы с низким демпфированием состоят из нескольких, расположенных друг над другом слоёв специального эластомера, соединённых между собой через стальные пластины. Изоляторы передают вертикальную нагрузку, обеспечивая одновременно возможность поворотов и самоцентрирования, зависящие от высоты эластомера и его модуля сдвига. Модуль сдвига находится, в зависимости от требований, в диапазоне от 0,6 до 1,2 Н/мм².
Эластомерные изоляторы с высоким демпфированием состоят из эластомера с высокодемпфирующими свойствами. Высокодемпфирующая резина обладает большей площадью соприкосновения между молекулами эластомера и наполнителем, что ведёт к большим показателям демпфирования от 10% до 20% и к большей площади гистерезисного графика.
Тип 03

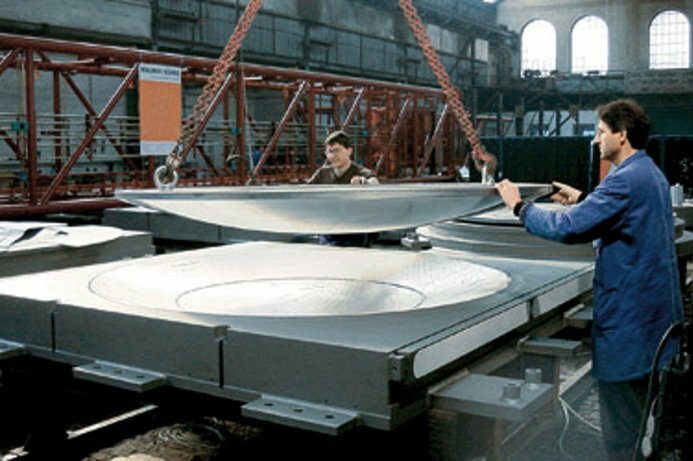

Плоские элементы скольжения
Плоские элементы скольжения MAURER служат опорными частями для сооружений и обладают специальными свойствами при рассеивании энергии. Применение в них материала скольжения MSM® со смазкой или без смазки позволяет осуществлять выбор из широкого спектра коэффициентов трения. При этом выполняются все требования, предъявляемые нормами к опорным частям скольжения для расчётного сочетания нагрузок.
Плоские опорные части скольжения в отличие от маятниковых опорных частей скольжения не в состоянии осуществлять самоцентрирование и поэтому, в качестве сейсмоизолятора должны применяться в комбинации с самоцентрирующим элементом, таким например, как MARTI.
Плоские элементы скольжения и плоскоповоротные опорные части скольжения MAURER в комбинации с самоцентрирующими устройствами являются прекрасными изоляторами для мостостроения и промышленно-гражданского строительства. Такие плоские элементы скольжения без самоцентрирования имеют одну плоскую поверхность скольжения, позволяющую горизонтальные перемещения. Рассеивание энергии происходит за счёт трения между MSM® и листом скольжения из нержавеющей стали.
Тип 04

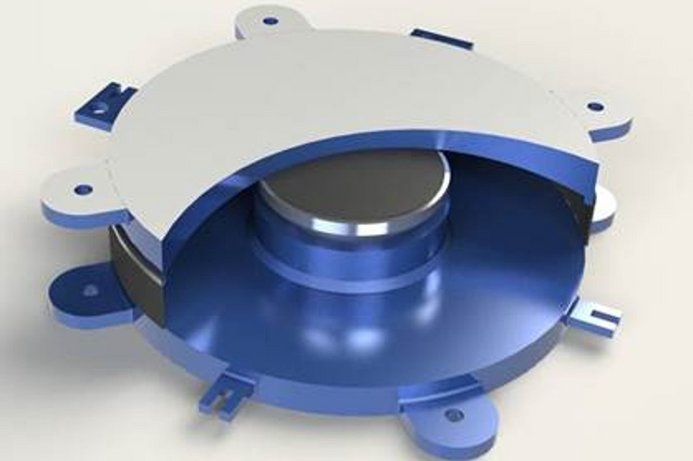

Сферические маятниковые сейсмоизоляторы
Маятниковые опорные части скольжения MAURER обладают всеми замечательными достоинствами сферической опорной части. Самоцентрирование происходит по принципу маятника благодаря криволинейной форме главной поверхности скольжения. Энергия рассеивается за счёт трения между поверхностями скольжения. Применение в них материала скольжения MSM® со смазкой или без смазки позволяет осуществлять выбор из широкого спектра коэффициентов трения от 1% до 7%.
Конструкция маятниковых опорных частей разрабатывается индивидуально, на основе спецификации заказчика с помощью вариации коэффициентов трения, длины маятника и перемещений в опорной части. Маятниковые опорные части скольжения могут воспринимать вертикальные нагрузки величиной 250 МН и более, что соответствует массе величиной 25 000 т.
Маятниковые опорные части скольжения MAURER не требуют никакого технического ухода при эксплуатации и рассчитаны на эксплуатацию в течение 100 лет и более. В случае землетрясения, маятниковые опорные части MAURER активируются незамедлительно без толчков при смещении, поскольку трение сцепления отличается от трения скольжения совсем незначительно.
Для достижения более высокого демпфирования возможно применение маятниковых опорных частей скольжения в сочетании с MAURER гидравлическими или гистерезисными демпферами. Это накопление потенциальной энергии создаёт способность к самоцентрированию опорной части.
